医用中心供氧系统从气源到终端的全流程设计方案

医用中心供氧系统从气源到终端的全流程设计方案，是一个涉及多专业协同、需严格遵循国家强制性规范的系统性工程。该方案的核心在于通过科学规划与精确计算，构建一条压力稳定、介质纯净、安全可靠的氧气输送通道，以满足全院持续、不间断的医疗用氧需求。
方案的设计首先立足于气源系统的合理配置。设计人员需根据医院的床位规模、手术量及未来发展规划，精确计算日均用氧量，以此确定主气源的规模。对于中大型医疗机构，通常采用液氧供应系统作为主气源，因其具有储存效率高、纯度高、维护工作量小的优点。液氧储罐应设置于室外符合安全间距的位置，并配备两组独立工作的汽化器，确保在严寒气候下或单台汽化器结霜时供气能力不下降。在气源站房内，必须设置高压氧气汇流排作为备用气源，其储气量应满足医院在液氧供应中断或检修期间至少24小时至48小时的用氧需求，且应具备自动切换功能，确保在主气源压力降低时能够无扰动地接续供氧。

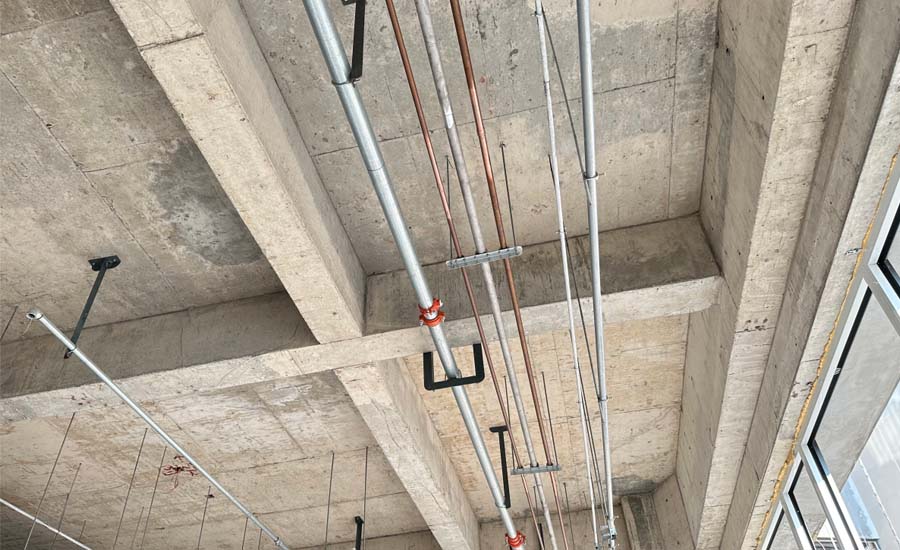

方案的核心在于输送管网的精细化设计。管网路径的规划需结合医院建筑布局，力求管线简短、阻力小、便于维护。氧气主管一般敷设于专用的管道井或吊顶内，采用脱脂处理的无缝铜管或不锈钢管。管径的选择需通过水力计算确定，在满足最远端病房压力要求的同时，避免因流速过高产生噪音或静电。管道连接工艺在设计中需明确要求，铜管采用硬钎焊，不锈钢管采用氩弧焊，焊接过程中管内必须充氩气或氮气保护，防止高温下管内壁产生氧化皮脱落，堵塞终端设备或随气流进入患者体内。设计方案还应规定管道的固定方式、补偿措施以及穿墙、穿楼板的防火封堵做法。

方案中必须包含完善的压力调节与监控设计。为应对不同科室的压力需求，如手术室、重症监护病房等区域对压力稳定性要求更高，供氧系统需采用二级减压或多级减压设计。一级减压站设在气源出口，将气源压力降至管网输送压力；二级减压装置设在各用气区域的入口端，进一步稳定和调节压力，确保区域内压力波动在允许范围内。监控系统设计应包括站房监控和区域监控两个层级，实时采集并显示供氧压力、气源储量、设备状态等关键数据。当参数超出设定范围时，系统应能自动发出声光报警，并将报警信号传至值班室或中央监控中心。

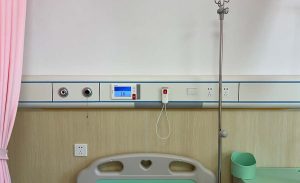

方案的末端设计需充分考虑临床使用的安全性与便捷性。病房内的氧气终端通常集成在设备带或吊塔上，其接口应采用符合国家标准的安全型快速接头，具备防误插功能。不同医疗气体的终端接口应设计为物理上不可互换。设计方案应明确终端的安装高度、间距以及检修阀门的设置位置，便于医护人员操作和工程人员维护。此外，在手术室、抢救室等关键区域，设计应预留备用终端接口，以满足突发抢救情况下多种医疗设备同时使用的需求，确保全流程供氧方案在临床应用中的可靠性与灵活性。
